GQ Quattro Mill E5

Zu Favoriten hinzufügen

Frässystem inkl. Software DENTALCAM

Artikel-Nr.

40301685 (40301685)

Produktbeschreibung

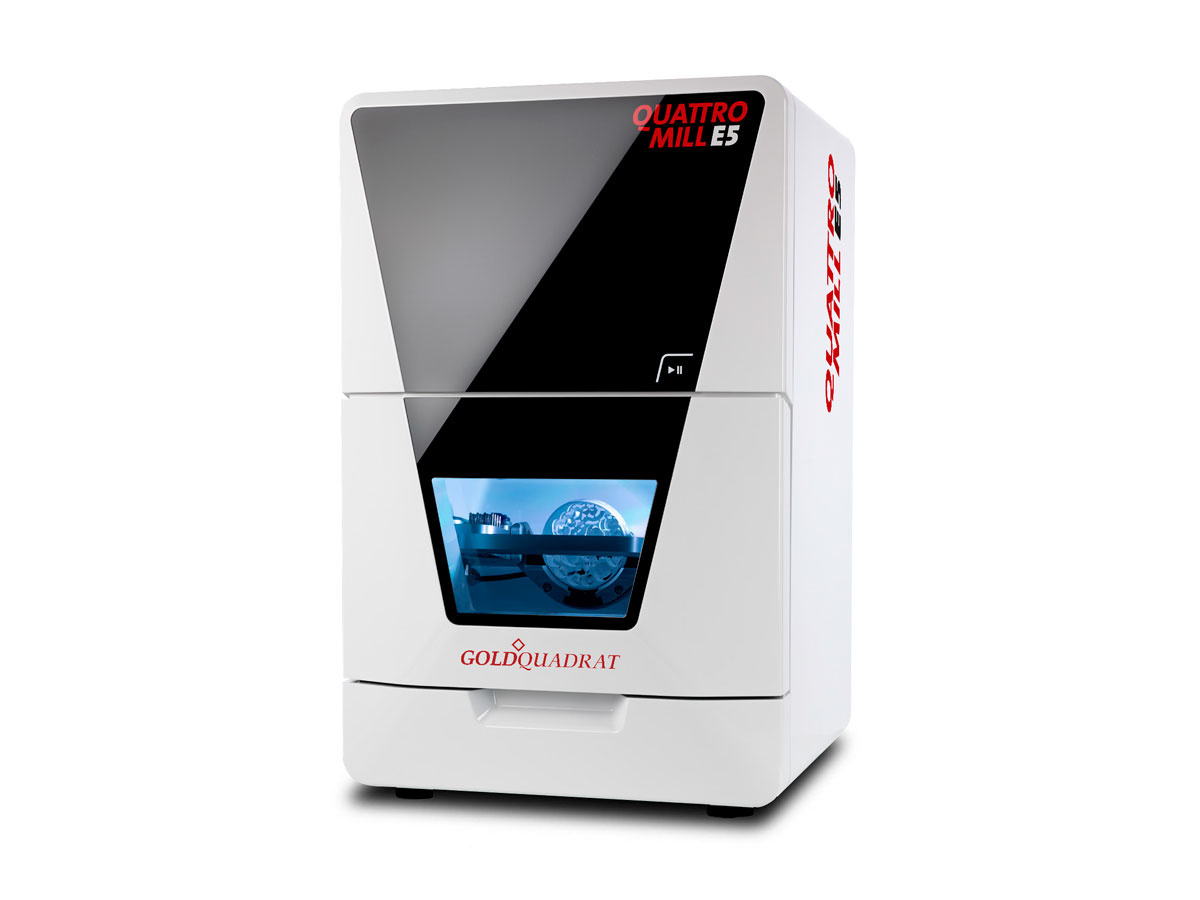

Die GQ Quattro Mill E5 ist die innovative Fräsmaschine für Praxislabor und Labor. Durch Druckluftfreiheit ermöglicht sie maximale Freiheit bei der Wahl des Aufstellungsorts und führt zu äußerst günstigen Betriebskosten. Die offene Systemarchitektur der E5 macht den Einstieg in die digitale Herstellung von Dentalrestaurationen einfach und sie fügt sich damit perfekt in alle Arbeitsabläufe ein.

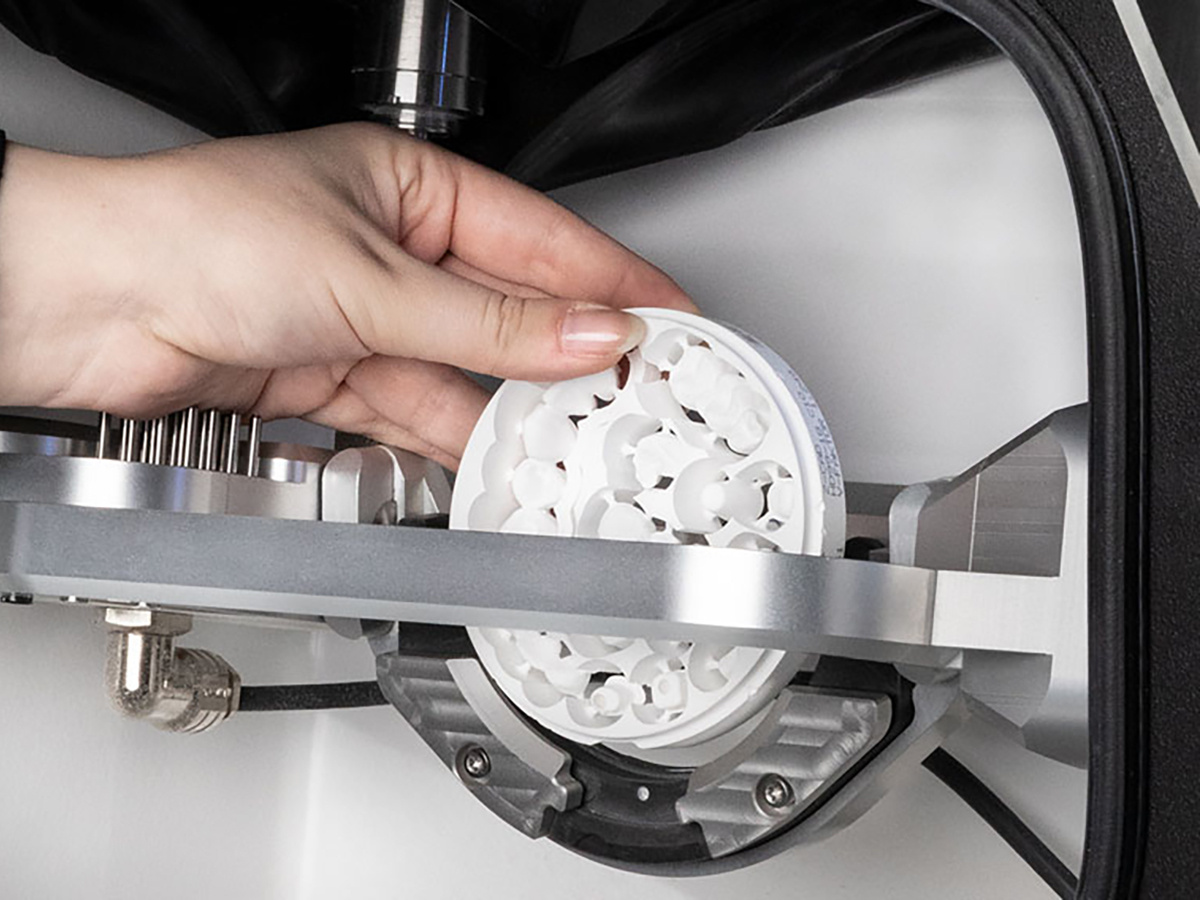

Trotz kompakter Bauweise bietet die E5 einen großzügig dimensionierten Arbeitsraum, in dem bequem die Werkstücke eingespannt oder der automatische Werkzeugwechsler bestückt werden kann.Der automatische Werkzeugwechsler bietet Platz für 16 Standardwerkzeuge sowie ein AIRTOOL. Mit dem entsprechenden Halter fertigen Sie mühelos auch bis zu 6 Blöcke unterschiedlicher Größe.

Die auf das optimierte Gewicht von nur 43 kg entwickelte Maschine ist kompromisslos aus hochwertigen Industriekomponenten aufgebaut und überzeugt mit erstklassigen Resultaten!

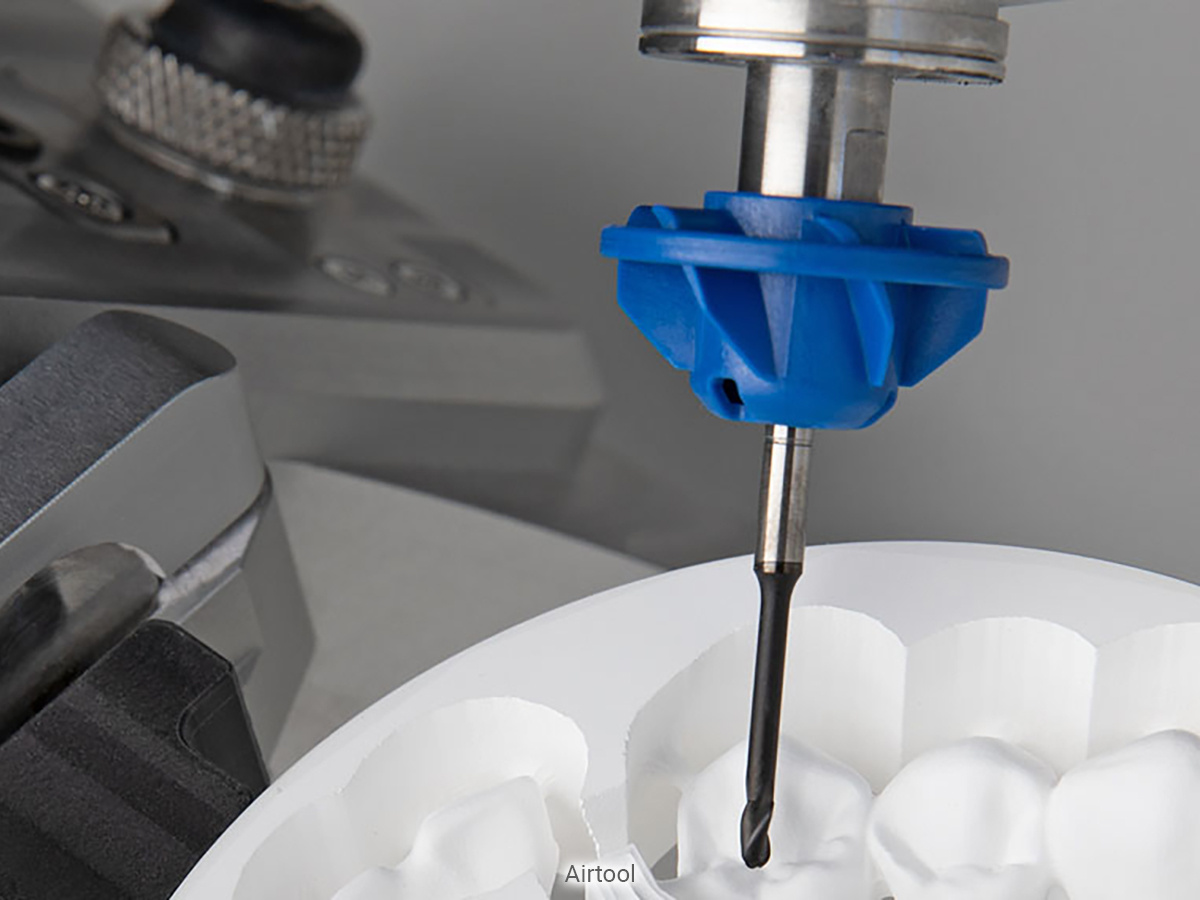

Eine besondere Innovation bei der E5 ist ihre Druckluftfreiheit: Die E5 benötigt weder einen externen Druckluftanschluss, noch einen eingebauten Kompressor. Möglich wird das durch unser zum Patent angemeldetes AIRTOOL. Die Turbinenschaufeln des AIRTOOLs erzeugen durch die hohen Drehzahlen der Schnellfrequenzspindel einen starken Luftstrom, der das Werkstück frei von Spänen und Staub hält. Diese werden durch die Absaugung entfernt.

Außerdem bietet die GQ Quattro Mill E5 eine sehr einfache Bedienung durch die mitgelieferte, lizenzfreie Software DENTALCAM. Diese hat eine offene Schnittstelle zu sämtlichen Scannern und Materialien.

Allgemein

Einsatzgebiete: Trockenbearbeitung
Materialien: Composites, Kunststoff/Wachs, Zirkon, CoCr-Sintermetall

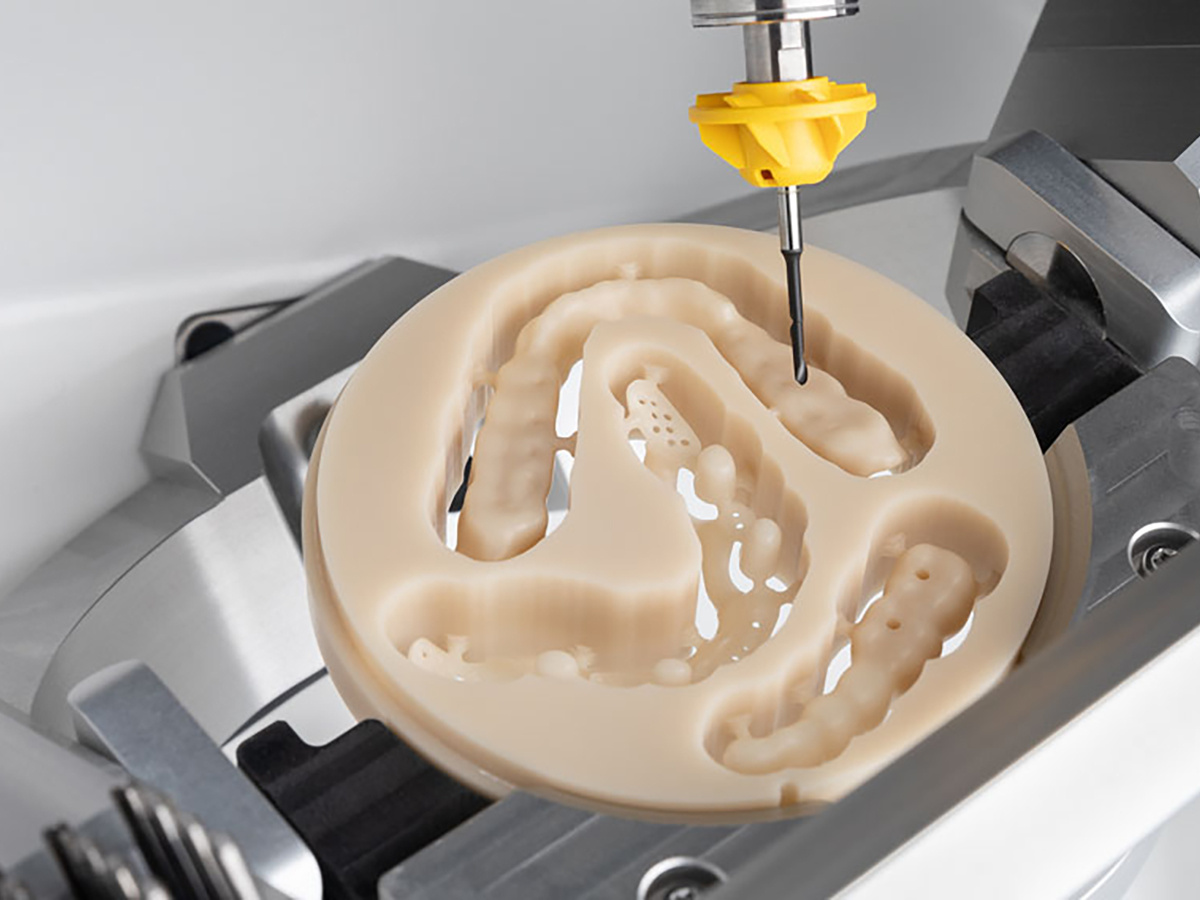

- Ronden, Stärke 10–40 mm, Durchmesser 98,5 mm

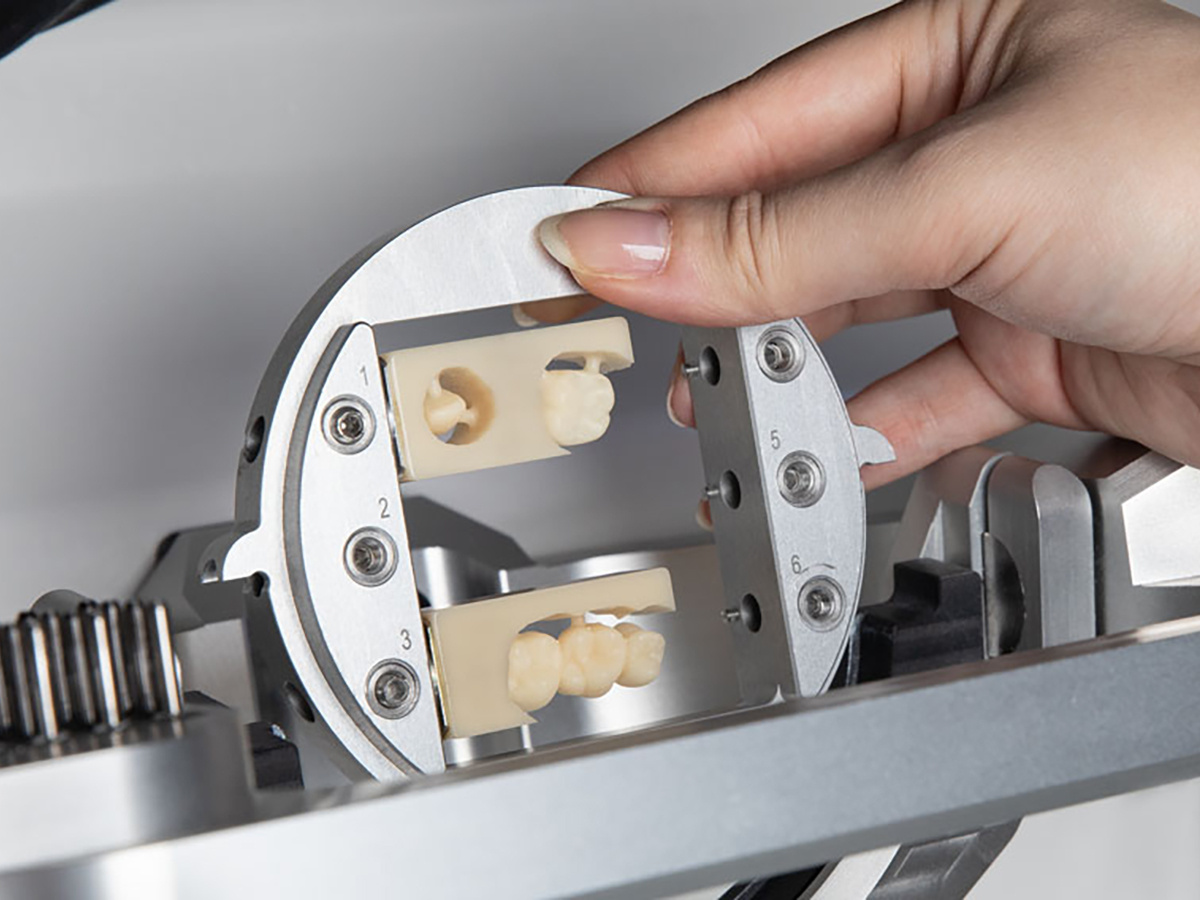

- Blöcke bis 40 × 20 × 20 mm (erfordert Blockhalter)
Indikationen: Kronen, Brücken, Inlays, Onlays, Veneers, Aufbissschienen, Vollprothesen, Prothesengerüste, Implantatstege, Abutments, verschraubte Kronen, verschraubte Brücken, Bohrschablonen, Primärkronen, Sekundärkronen, Modellplatten, Modell-Steckzähne
Haltersysteme: Halterung für 98,5-mm-Ronden (integriert) · Halterung für 110-mm-Ronden (optional) · Blockhalter (optional) · Ivotion1 Zubehör-Kit (optional)

Basissystem

Aufbau: Maschinenbett aus massivem Aluminium-Gusskörper
Gehäuse: Weiß hochglanzlackiert · nach oben öffnende Lifttür zum Arbeitsraum
Achsenanzahl: 5
Linearachsen X-/Y-/Z-Achse: Präzisions-Kugelgewindetriebe · Motoren mit Auflösung <1 μm · geschliffene Präzisionsführungen aus hochlegiertem Stahl · Wiederholgenauigkeit ±0,003 mm
Drehachse A-Achse: spielfreies Spannungswellengetriebe mit höchster Winkelgenauigkeit · Drehwinkel: 360°, unendlich
Drehachse B-Achse: spielfreies Spannungswellengetriebe mit höchster Winkelgenauigkeit · Drehwinkel: ±35°
Steuerelektronik: 5-Achs-Simultan-Steuerelektronik mit kontinuierlichem Bahnverlauf und dynamischer Vorausberechnung · hardwarenahes Echtzeitbetriebssystem mit standardisiertem Befehlssatz · FPGA-integrierter Prozessor · updatefähige Hardware · Echtzeit-Bahnberechnung und Echtzeit-Rampenberechnung über dedizierte Hardware-Engines im FPGA · Vier-Quadranten-Regelung der Motoren für besonders hohe Laufruhe · multiple digitale I/Os zur Ansteuerung der Peripherie · integrierter Umrichter für Synchron- und Asynchronmotoren, elektronische Anschnitterkennung · Ethernet- und USB-Schnittstelle
Beleuchtung: RGB-LED-Beleuchtung mit Statusanzeige

Spindel
Allgemein: Hochfrequenzspindel mit elektromechanischem Werkzeugwechsel
Drehzahl: bis 60.000 U/min
Leistung: Abgabeleistung (Pmax): 800 Watt · Spitzenleistung (S6): 400 Watt · Dauerleistung (S1): 300 Watt
Lagerung: 2-fach Hybridkeramikkugellager
Spannzange: für Werkzeuge mit 3 mm Schaftdurchmesser und max. 40 mm Gesamtlänge

Automatisierung
Werkzeugwechsel: Werkzeugmagazin für 16 Werkzeuge mit separatem Platz für ein AIRTOOL · Längenvermessung und Werkzeugbruchkontrolle über Präzisionsmesstaster · Zugang über Arbeitsraumtür, sicherheitsverriegelt

Bearbeitungsmodi
Trocken: Druckluftfreier Betrieb durch Verwendung von AIRTOOLs · Schlauchanschluss für externen Sauger an der Gehäuserückwand · 24-V-Schaltausgang zur Ansteuerung von Absaugeinheiten

Technische Daten

Maße (B/T/H): geschlossen ca. 472 x 484 x 734 mm, geöffnet ca. 472 x 567 x 734 mm
Fußabstand (B/T): 387 x 370 mm
Gewicht: ca. 43 kg

Absaugung: Filterklasse M, 2.500 l/min Luftmenge , 200 hPA Unterdruck
Stromversorgung: 100 bis 240 V, 50/60 Hz, 500 Watt
Spannzange: für Werkzeuge mit 3 mm Schaftdurchmesser und max. 40 mm Gesamtlänge

Anschlussvoraussetzungen
Druckluft: –
Strom: 100–240 Volt · 50/60 Hz, 500 Watt
Absaugung: Filterklasse M, 2.500 l/min Luftmenge, 200 hPa Unterdruck
Daten: 10/100/1000 MBit/s BaseT Port (automatische Erkennung) Ethernet über RJ-45-Buchse

Lieferumfang

CAM-Software
DENTALCAM

Haltersysteme

Halterung für 98,5-mm-Ronden (integriert)
Halterung für 110-mm-Ronden (optional)
Blockhalter (optional)
Ivotion Zubehör-Kit (optional)

Zubehör

Spindel-Service-Set
Kalibrier-Set inkl. Bügelmessschraube
Werkzeugmagazineinsätze (1 Stück)
Torx-Schraubendreherset
Drehmoment-Schraubendreherset 1,5 Nm
AIRTOOL für Wachs und Kunststoffe
Bohrer (Werkzeugpositionen)
Reinigungspinsel und Mikrofasertuch
Administrated Tool Board (ATB) zur Werkzeugaufbewahrung
Netzkabel
Ethernet-Netzwerkkabel
Betriebsanleitung

Artikelmerkmale

Hersteller

GQ Quattro

Produktart

Fräsmaschine
