Produktbeschreibung

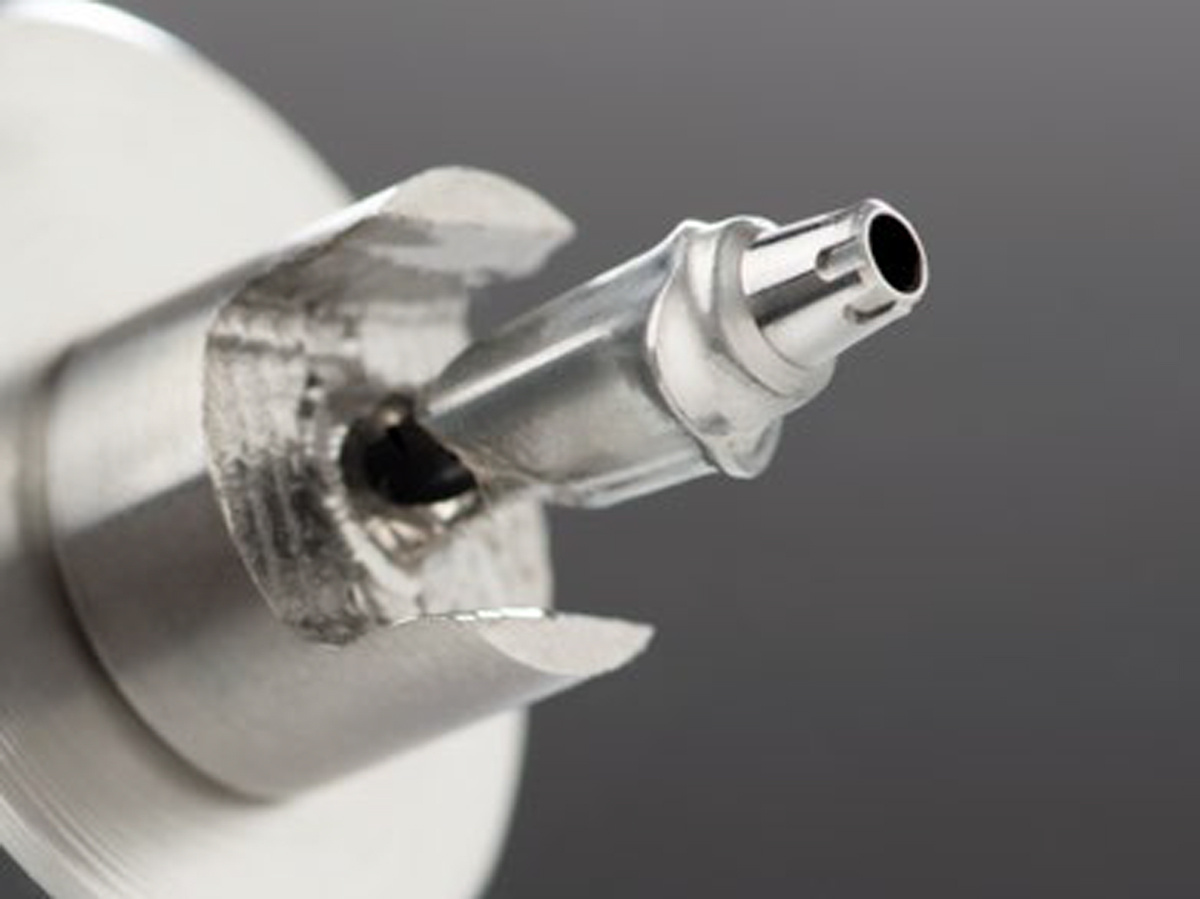

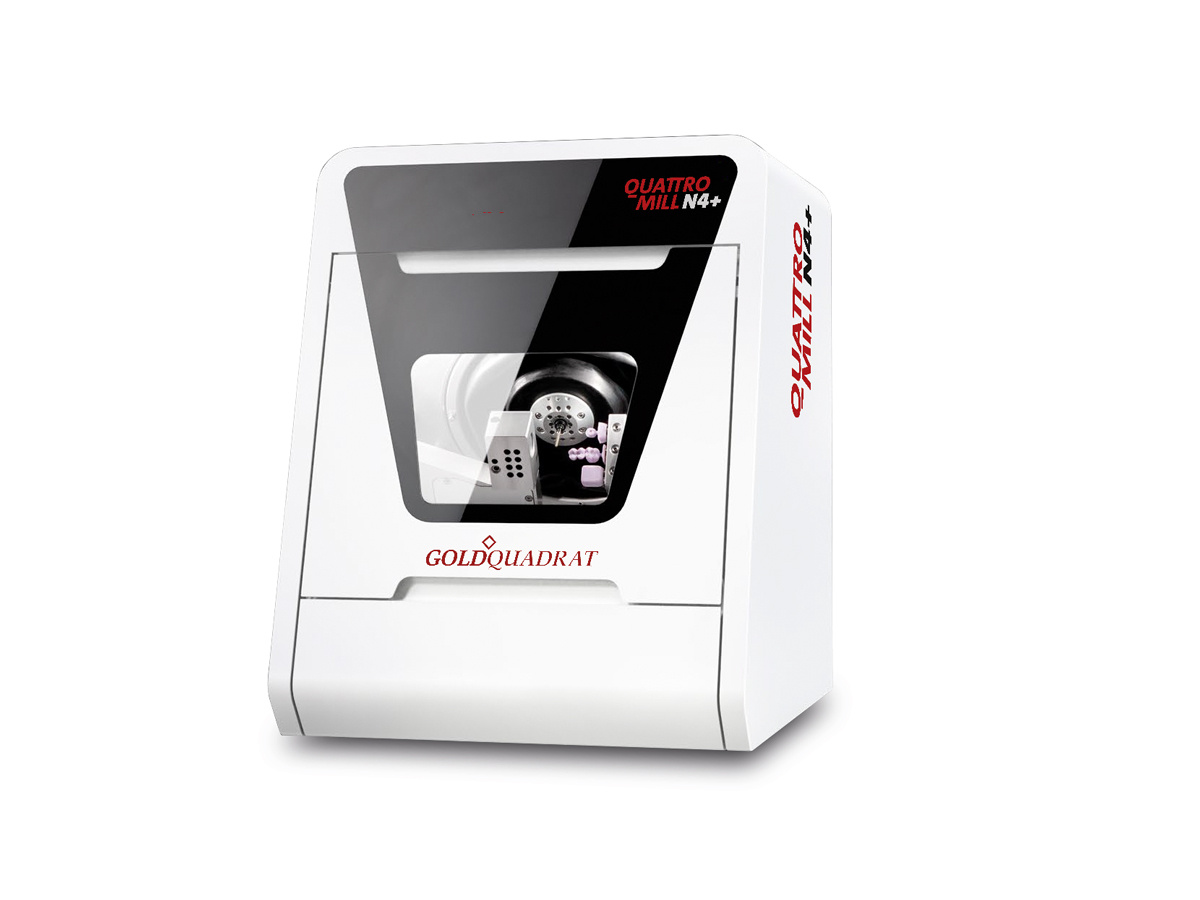

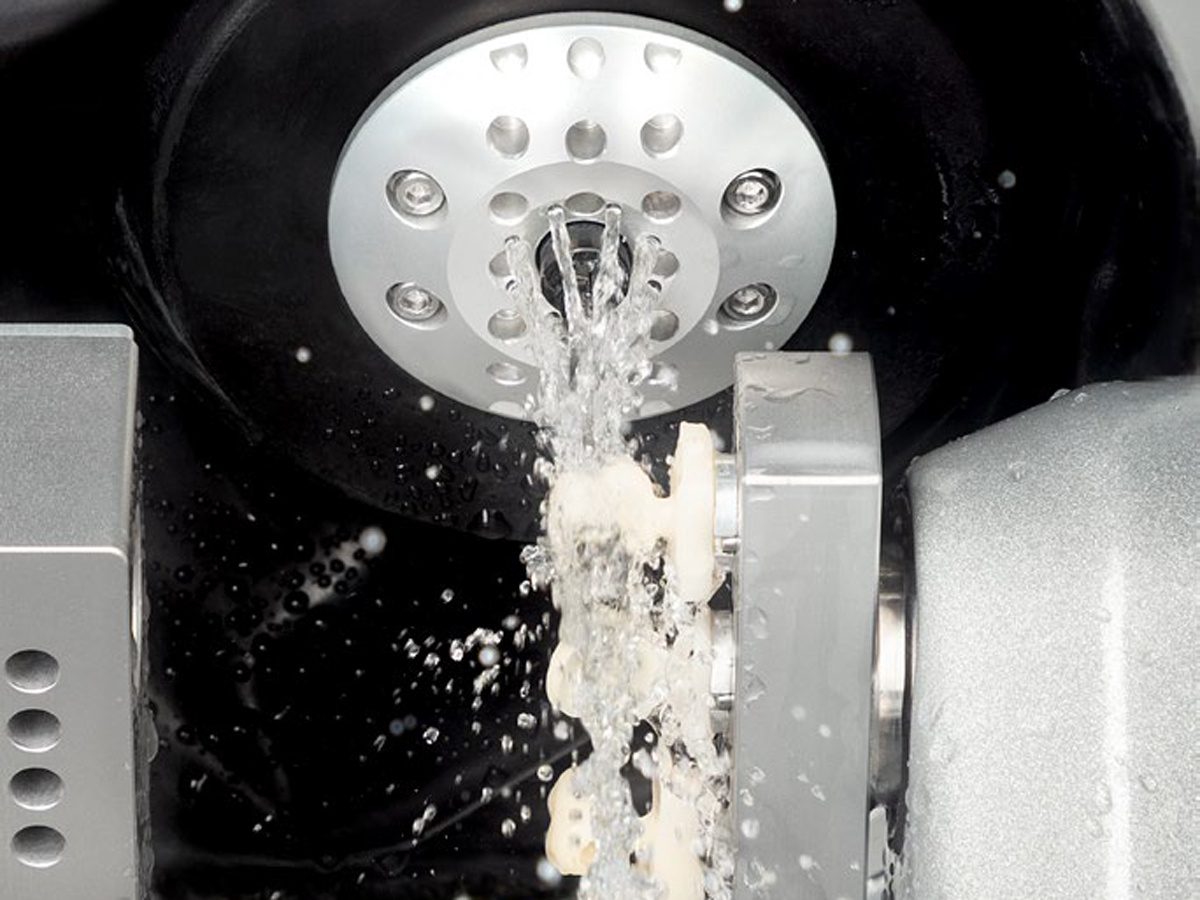

Die N4+ ist eine effiziente Nassbearbeitungsmaschine zum Schleifen und Fräsen von Blöcken aus Glaskeramik, Composites und Zirkon sowie von CoCr- und Titan-Abutments. Sie überzeugt nicht nur durch ihre hohe Präzision und die schnellen Antriebe, sondern auch durch ihr sehr kompaktes Gehäuse mit geschlossenem Flüssigkeitskreislauf. Acht feine Düsen an der Spindel lenken die Kühlflüssigkeit zielgenau auf den Wirkbereich zwischen Werkzeug und Werkstück und sorgen für einen optimalen Kühleffekt. Damit ist eine erhöhte Prozessstabilität gewährleistet und es ist Verlass auf stets erstklassige Ergebnisse im Dauerbetrieb.Außerdem besitzt die N4+ jede Menge Power: Die Spindel der Maschine bietet starke 800 Watt Leistung und schafft bis zu 80.000 U/min. So ist eine effiziente Nassbearbeitung von bis zu drei Blöcken oder vorgefertigten Abutments möglich.
Das Werkzeugmagazin lässt sich schnell und mühelos mit einem Handgriff einsetzen. Der automatische Wechsler bietet dabei Platz für bis zu acht Werkzeuge. Ein weiteres Highlight ist der Dreifach-Blockhalter.

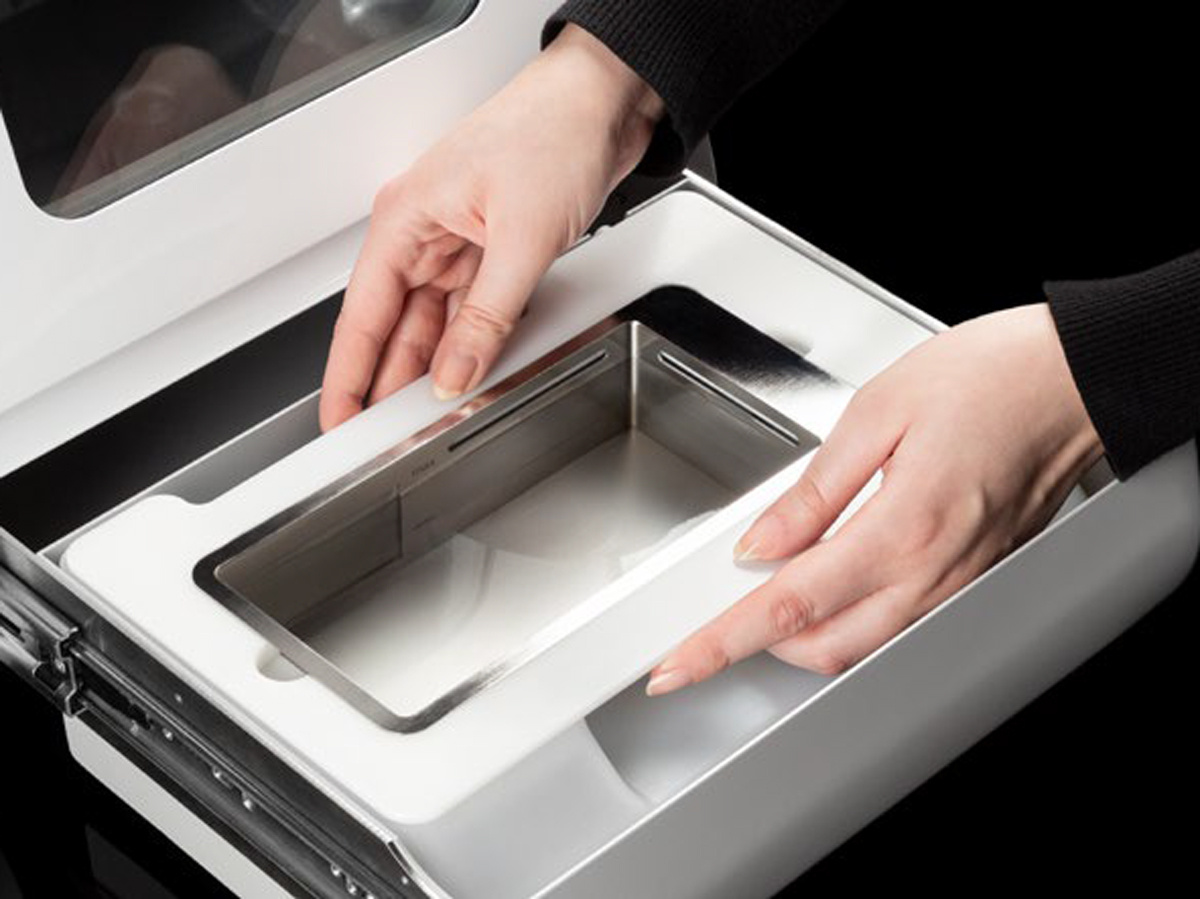

Der große Flüssigkeitstank kann ganz bequem aus der Schublade entnommen werden.
Allgemein
- Einsatzgebiete: Nassbearbeitung
- Materialien: Glaskeramik, Titan, Zirkonoxid, Composites, Kunststoffe
- Blöcke bis 45 × 20 × 20 mm
- Indikationen: Kronen, Brücken, vollanatomische Kronen und Brücken, Inlays, Onlays, Abutments, Veneers, Table-Tops
Basissystem
- Aufbau: Maschinenbett aus massivem Aluminium-Gusskörper
- Gehäuse: Stahlblech, weiß hochglanzlackiert, mit Arbeitsraumtür und in Schublade integriertem Vorratsbehälter für Kühlflüssigkeit
- Achsenanzahl: 4
- Linearachsen X-/Y-/Z-Achse: Präzisions-Kugelgewindetriebe · Motoren mit Auflösung <1 μm · geschliffene Präzisionsführungen aus Stahl · Wiederholgenauigkeit ±0,003 mm
- Drehachse A-Achse: Drehachse mit hoher Rundlaufgenauigkeit · Drehwinkel: 200°
- Steuerelektronik: Vierachs-Simultan-Steuerelektronik mit kontinuierlichem Bahnverlauf und dynamischer Vorausberechnung · hardwarenahes Echtzeitbetriebssystem mit standardisiertem Befehlssatz · FPGA-integrierter Prozessor · updatefähige Hardware · Echtzeit-Bahnberechnung über dedizierte Hardware-Engines im FPGA · Vier-Quadranten-Regelung der Motoren für besonders hohe Laufruhe · multiple analoge und digitale I/Os zur Ansteuerung der Peripherie · integrierter Umrichter für Synchron- und Asynchronmotoren, elektronische Anschnitterkennung · Ethernet- und USB-Schnittstelle
- Beleuchtung: RGB-LED-Beleuchtung mit Statusanzeige
- Kamerasystem: Im Arbeitsraum integrierte Kamera für einfacheren Remotesupport und Möglichkeit zur internen Aufzeichnung
Spindel
Allgemein: Wassergekühlte Hochfrequenzspindel, synchron, mit pneumatischem Werkzeugwechsel · Sperrluft gegen das Eindringen von Fremdkörpern · automatische Kegelreinigung
Drehzahl: bis 80.000 U/min
Leistung: Abgabeleistung (Pmax): 800 Watt · Spitzenleistung (S6): 600 Watt · Dauerleistung (S1): 440 Watt
Lagerung: Vierfach-Hybridkeramikkugellager · Rundlaufabweichung am Innenkegel <3 μm
Spannzange: Edelstahl-Spannzange mit Keramikbeschichtung für Werkzeuge mit 3 mm Schaftdurchmesser und max. 35 mm Gesamtlänge
Automatisierung
Werkzeugwechsel: Werkzeugwechselstation für 8 Werkzeuge, entnehmbar · Längenvermessung und Werkzeugbruchkontrolle über Präzisionsmesstaster · Zugang über Arbeitsraumtür, sicherheitsverriegelt
Bearbeitungsmodi
Nass: Multiple Flüssigkeitsdüsen an der Spindel · integrierter Vorratsbehälter (3,5 Liter) für Kühlwasser mit Aktivkohle-Filtersystem · Sensor zur Überwachung der Flüssigkeitszufuhr · PUREWATER: keine Schleifmittelzusätze nötig, außer bei Titan-Bearbeitung
Technische Daten
- Maße (B/T/H): geschlossen ca. 364 × 460 × 473 mm, geöffnet ca. 364 × 667 × 473 mm
- Fußabstand (B/T): 337 × 324 mm
- Gewicht: ca. 52 kg
- Absaugung: Filterklasse M, 2.500 l/min Luftmenge, 220 hPa Unterdruck
- Stromversorgung: 100–240 Volt · 50/60 Hz, 640 Watt
- Spannzange: Edelstahl-Spannzange mit Keramikbeschichtung für Werkzeuge mit 3 mm Schaftdurchmesser und max. 35 mm Gesamtlänge
Druckluft: 4 bar: 25 l/min bis 8 bar: 45 l/min · Luftreinheit nach ISO 8573-1:2010
Strom: 100–240 Volt · 50/60 Hz, 640 Watt
Absaugung: Filterklasse M, 2.500 l/min Luftmenge, 220 hPa Unterdruck
Daten: 10/100/1000 MBit/s BaseT Port (automatische Erkennung) Ethernet über RJ-45-Buchse
Umgebungsbedingungen
Temperatur: zwischen 10 °C und 35 °C
Luftfeuchtigkeit: max. 80 % (relativ), nicht kondensierend
Lieferumfang
CAM-SoftwareDENTALCAM
Haltersysteme
Abutment-Haltevorrichtungen für diverse Systeme
Zubehör
- Spindel-Service-Set
- Kalibrier-Set inkl. Bügelmessschraube
- Tec-Liquid-Set
- Bürste für Düsenplatte
- Reinigungsbürste
- Ersatzfeinfilter
- Aktivekohle-Pellets
- Tec Powder (3 Beutel)
- Werkzeugmagazineinsätze (2 Stück)
- Ersatzschrauben Rohlingshalter
- Drehmomentschlüssel
- Notentriegelungsschlüssel
- Bohrer (Werkzeugpositionen)
- Messstift
- Druckluftschlauch mit Druckminderer
- Netzkabel
- Ethernet-Netzwerkkabel
- Tragehilfe zum Transport der Maschine
- Betriebsanleitung
Artikelmerkmale
Hersteller
GQ Quattro
Produktart
Fräsmaschine
