Produktbeschreibung

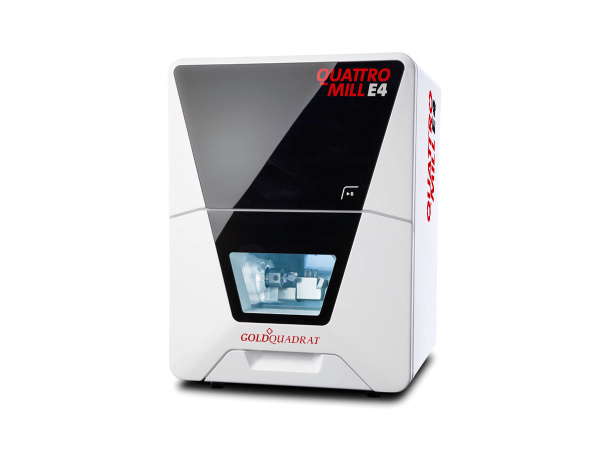

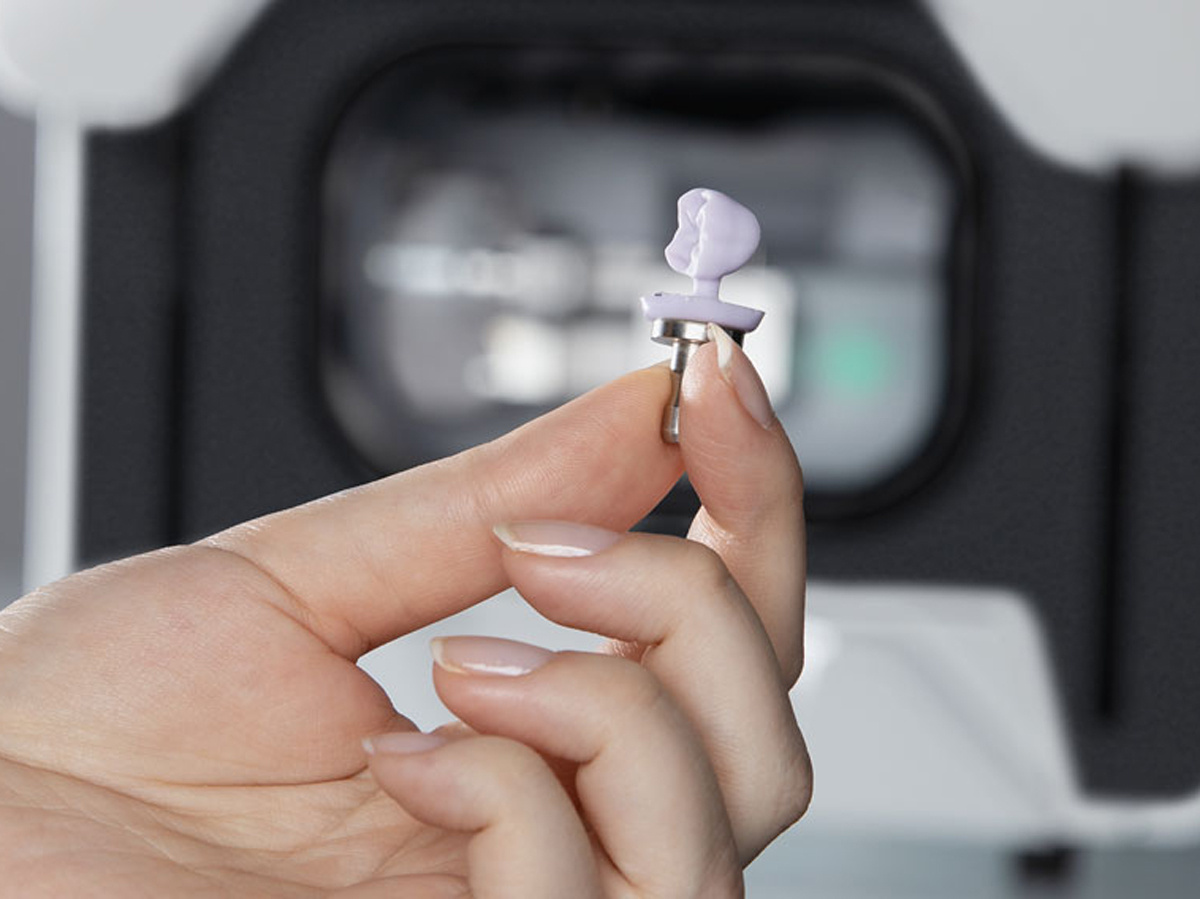

Die GQ Quattro Mill E4 ist die innovative Fräsmaschine für den einfachen Einstieg in Same-Day-Dentistry. Die E4 ist ein wahres Multitalent, da sie auf vier Achsen sowohl nass schleifen als auch trocken fräsen kann. Durch Druckluftfreiheit ermöglicht sie maximale Freiheit bei der Wahl des Aufstellungsorts und führt zu äußerst günstigen Betriebskosten. Die E4 ermöglicht einen einfachen einstieg in die Chairside-Fertigung von Zahnersatz und bietet maximale Freiheit. Sie fügt sich perfekt in alle Arbeitsabläufe ein.Für die Nassbearbeitung von Glaskeramik oder Composites mit keramischem Anteil arbeitet die E4 mit einem geschlossenen Flüssigkeitskreislauf, der PUREWATER Technologie, und kommt dadurch ohne Schleifmittelzusätze aus. Dadurch ist die Entsorgung problemlos und die laufenden Kosten reduziert. Bei der Trockenbearbeitung können Materialien wie Zirkonoxid, PMMA und verschiedene Composites ohne Kühlwasser und ohne Druckluft gefräst werden.
Der Wechsel zwischen Nass- und Trockenbearbeitung ist unkompliziert: Ein einfacher Wechsel des Tanks für die Nassbearbeitung oder des Behälters für die Trockenbearbeitung ist ausreichend. Eine spezielle Filtermatte im Flüssigkeitstank sorgt für Spanfreiheit im Tank.
Dank ihres geringen Gewichts von nur 28 kg und der vollständigen Druckluftfreiheit bietet die E4 bei der Platzierung maximale Flexibilität und überzeugt mit erstklassigen Resultaten!

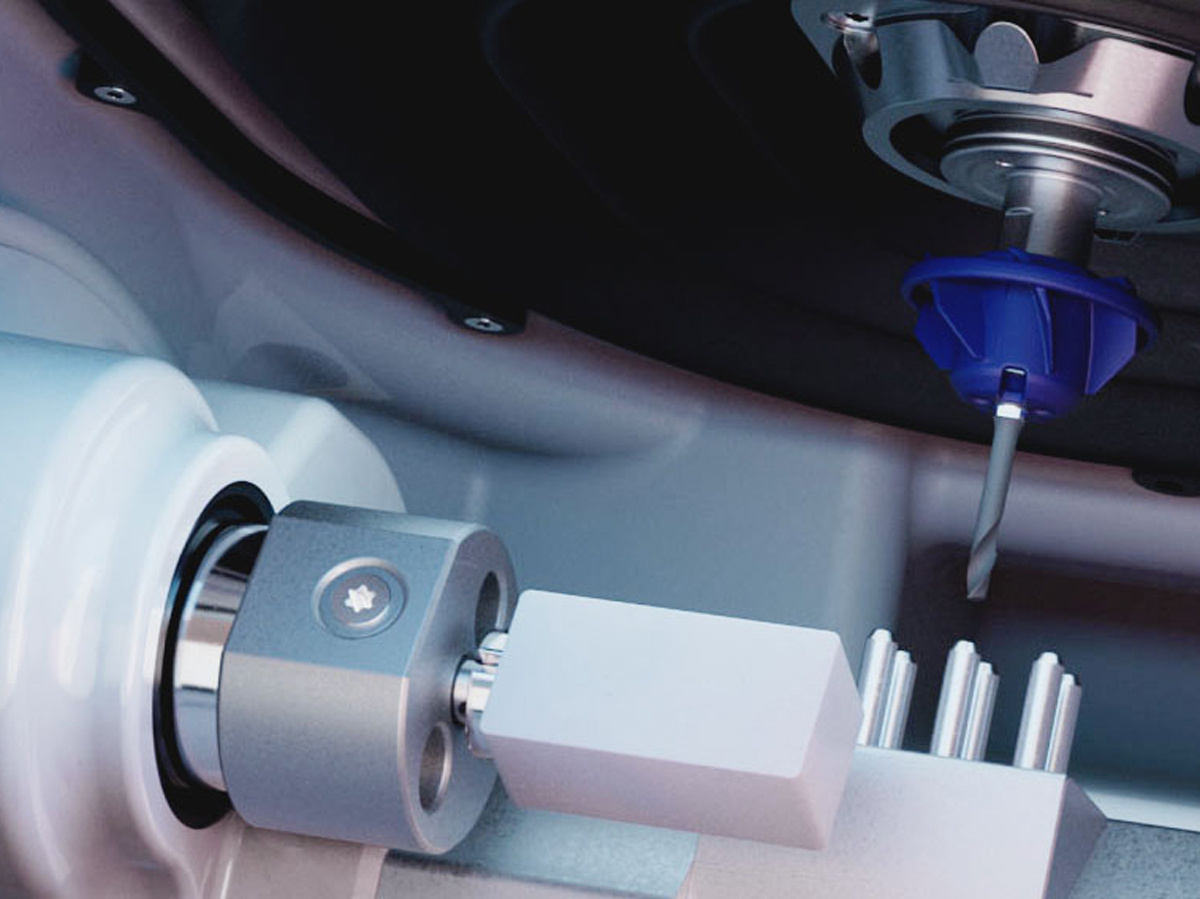

Eine besondere Innovation bei der E4 ist ihre Druckluftfreiheit: Die E4 benötigt weder einen externen Druckluftanschluss, noch einen eingebauten Kompressor. Möglich wird das durch unser zum Patent angemeldetes AIRTOOL. Die Turbinenschaufeln des AIRTOOLs erzeugen durch die hohen Drehzahlen der Schnellfrequenzspindel einen starken Luftstrom, der das Werkstück frei von Spänen und Staub hält. Diese werden durch die Absaugung entfernt.
Außerdem bietet die GQ Quattro Mill E4 eine sehr einfache Bedienung durch die mitgelieferte, lizenzfreie Software DENTALCAM mit DIRECTMILL Technology. Diese hat eine offene Schnittstelle zu sämtlichen Scannern und Materialien.
Allgemein
- Einsatzgebiete: Nass-/Trockenbearbeitung
- Materialien: Composites, Kunststoff/Wachs, Glaskeramik, Zirkon

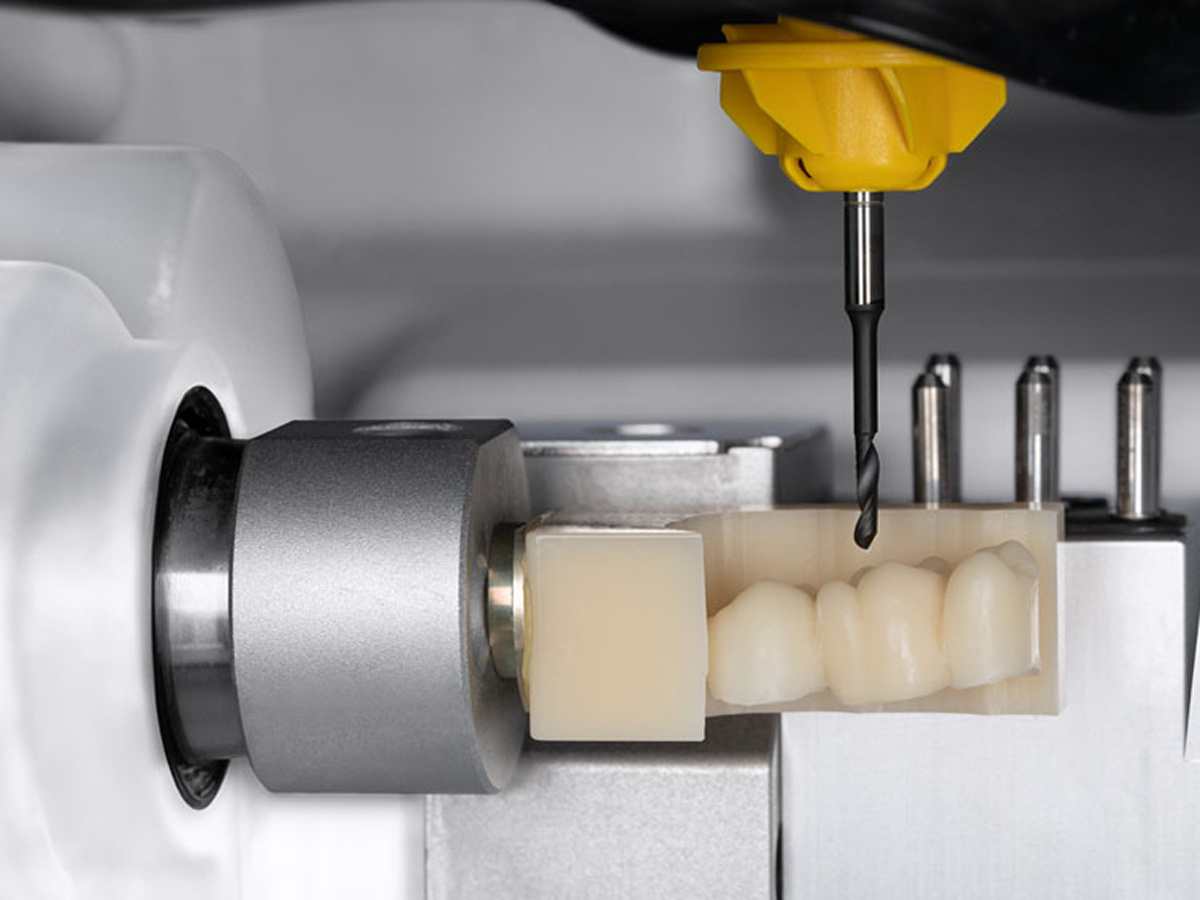

- Blöcke bis 45 × 20 × 20 mm
- Indikationen: Kronen, Brücken, Inlays, Onlays, Veneers, Zirkon-Abutments, verschraubte Kronen
- Haltersysteme: integrierter Blockhalter
Basissystem
- Aufbau: stabile Aluminium-Schweißkonstruktion
- Gehäuse: Weiß hochglanzlackiert · nach oben öffnende Lifttür zum Arbeitsraum
- Achsenanzahl: 4
- Linearachsen X-/Y-/Z-Achse: Präzisions-Kugelgewindetriebe · Motoren mit Auflöung < 1 μm · geschliffene Präzisionsführungen aus hochlegiertem
Stahl · Wiederholgenauigkeit ±0,003 mm - Drehachse A-Achse: Drehwinkel: +190° bis –10°
- Steuerelektronik: 5-Achs-Simultan-Steuerelektronik mit kontinuierlichem Bahnverlauf und dynamischer Vorausberechnung · hardwarenahes Echtzeitbetriebssystem mit standardisiertem Befehlssatz · FPGA-integrierter Prozessor · updatefähige
Hardware · Echtzeit-Bahnberechnung und Echtzeit-Rampenberechnung über dedizierte Hardware-Engines im FPGA · Vier-Quadranten-Regelung der Motoren für besonders hohe Laufruhe · multiple digitale I/Os zur Ansteuerung der
Peripherie · integrierter Umrichter für Synchron- und Asynchronmotoren, elektronische Anschnitterkennung · Ethernet-und USB-Schnittstelle - Beleuchtung: Hinterleuchteter Arbeitsraum durch RGB-LED-Beleuchtung mit Statusanzeige
Spindel
Allgemein: Hochfrequenzspindel mit elektromechanischem Werkzeugwechsel
Drehzahl: bis 60.000 U/min
Leistung: Abgabeleistung (Pmax): 800 Watt · Spitzenleistung (S6): 400 Watt · Dauerleistung (S1): 300 Watt
Lagerung: 2-fach Hybridkeramikkugellager
Spannzange: für Werkzeuge mit 3 mm Schaftdurchmesser und max. 40 mm Gesamtlänge
Automatisierung
Werkzeugwechsel: Entnehmbares Werkzeugmagazin für 6 Werkzeuge mit zusätzlichem Einzelplatz für ein AIRTOOL · Längenvermessung und Werkzeugbruchkontrolle über Präisionsmesstaster · Zugang über Arbeitsraumtür, sicherheitsverriegelt
Zugang Kombifach: Direktes Einschieben des Kühlflüssigkeitsbehälters oder (optionalen) Trockenbehälters in Fach unter dem Arbeitsraum
Bearbeitungsmodi
Nass: 2 Flüssigkeitsdüsen an der Spindel · integrierter Vorratsbehälter für Kühlflüssigkeit · PUREWATER Technology: keine Schleifmittelzusätze nötig

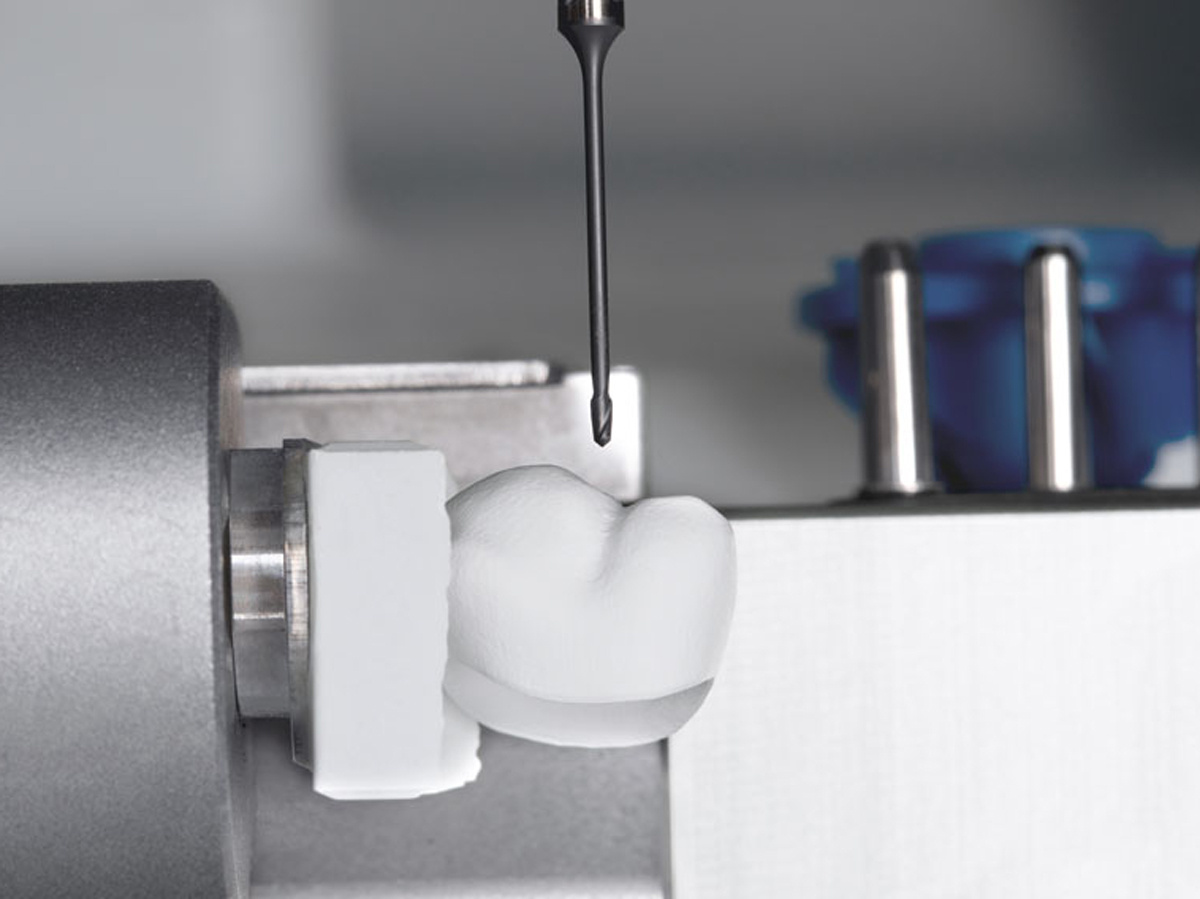

Trocken: druckluftfreier Betrieb durch Verwendung von AIRTOOLs · Schlauchanschluss für externen Sauger an der Gehäuserückwand · 24-V-Schaltausgang zur Ansteuerung von Absaugeinheiten · optionaler Trockenbehälter benöigt
Technische Daten
- Maße (B/T/H): geschlossen ca. 360 x 370 x 490 mm, geöffnet ca. 360 x 420 x 490 mm
- Fußabstand (B/T): 270 x 268 mm
- Gewicht: ca. 28 kg
- Absaugung: Filterklasse M, 2.500 l/min Luftmenge , 200 hPA Unterdruck
- Stromversorgung: 100 bis 240 V, 50/60 Hz, 500 Watt
- Spannzange: für Werkzeuge mit 3 mm Schaftdurchmesser und max. 40 mm Gesamtlänge
Anschlussvoraussetzungen
Druckluft: –
Strom: 100–240 Volt · 50/60 Hz, 500 Watt
Absaugung: Filterklasse M, 2.500 l/min Luftmenge, 200 hPa Unterdruck
Daten: 10/100/1000 MBit/s BaseT Port (automatische Erkennung) Ethernet über RJ-45-Buchse
Lieferumfang
CAM-SoftwareDENTALCAM
Haltersysteme
Blockhalter (integriert)
Zubehör
- Spindel-Service-Set
- Kalibrier-Set inkl. Bügelmessschraube
- Werkzeugmagazineinsätze (1 Stück)
- Torx-Schraubendreherset
- Drehmoment-Schraubendreherset 1,5 Nm
- AIRTOOL für PMMA/Wachs
- Bohrer (Werkzeugpositionen)
- Reinigungspinsel und Mikrofasertuch
- TecPowder
- Schaumstofffilter
- Netzkabel
- Ethernet-Netzwerkkabel
- Betriebsanleitung
Artikelmerkmale
Hersteller
VHF
Produktart
Fräsmaschine
